描述

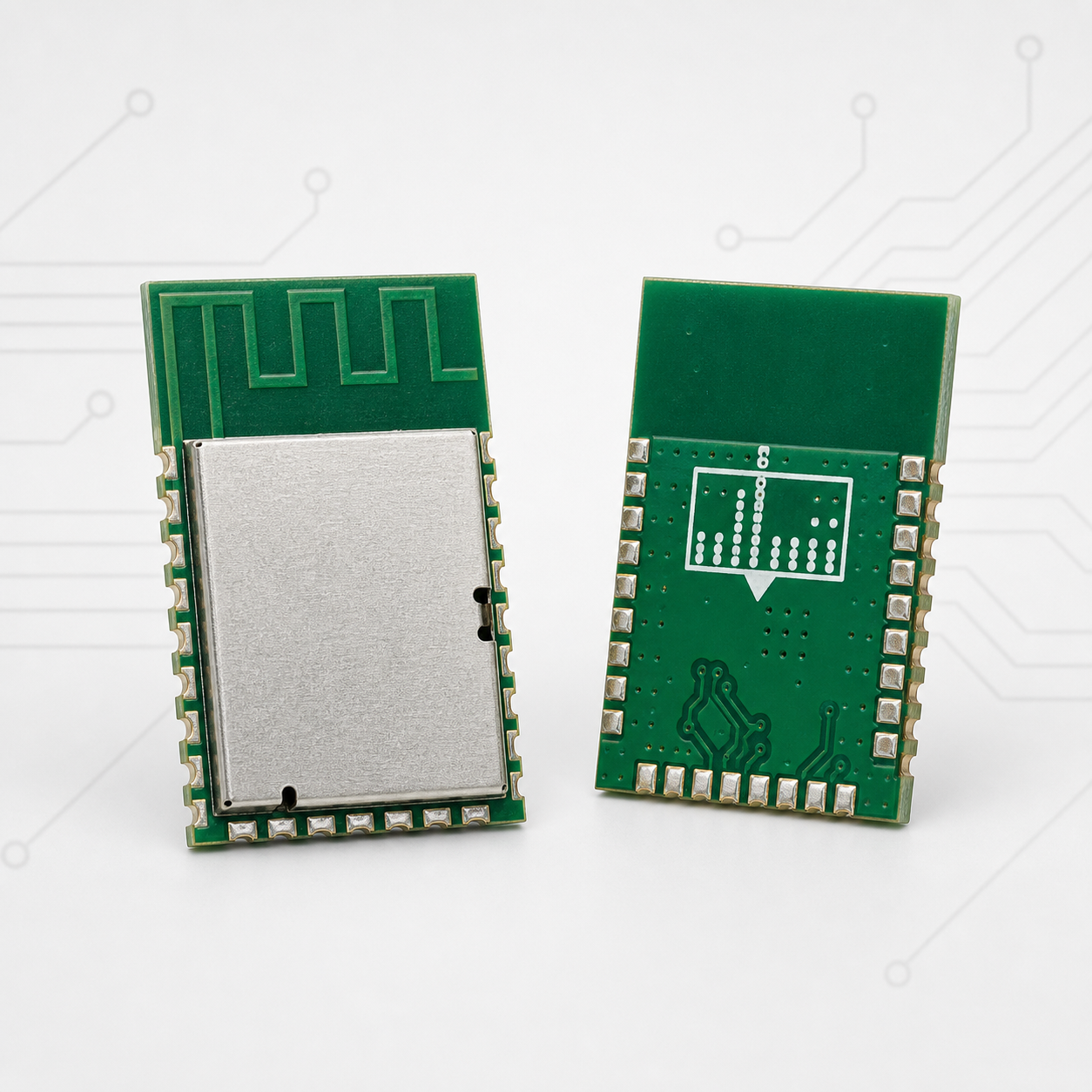

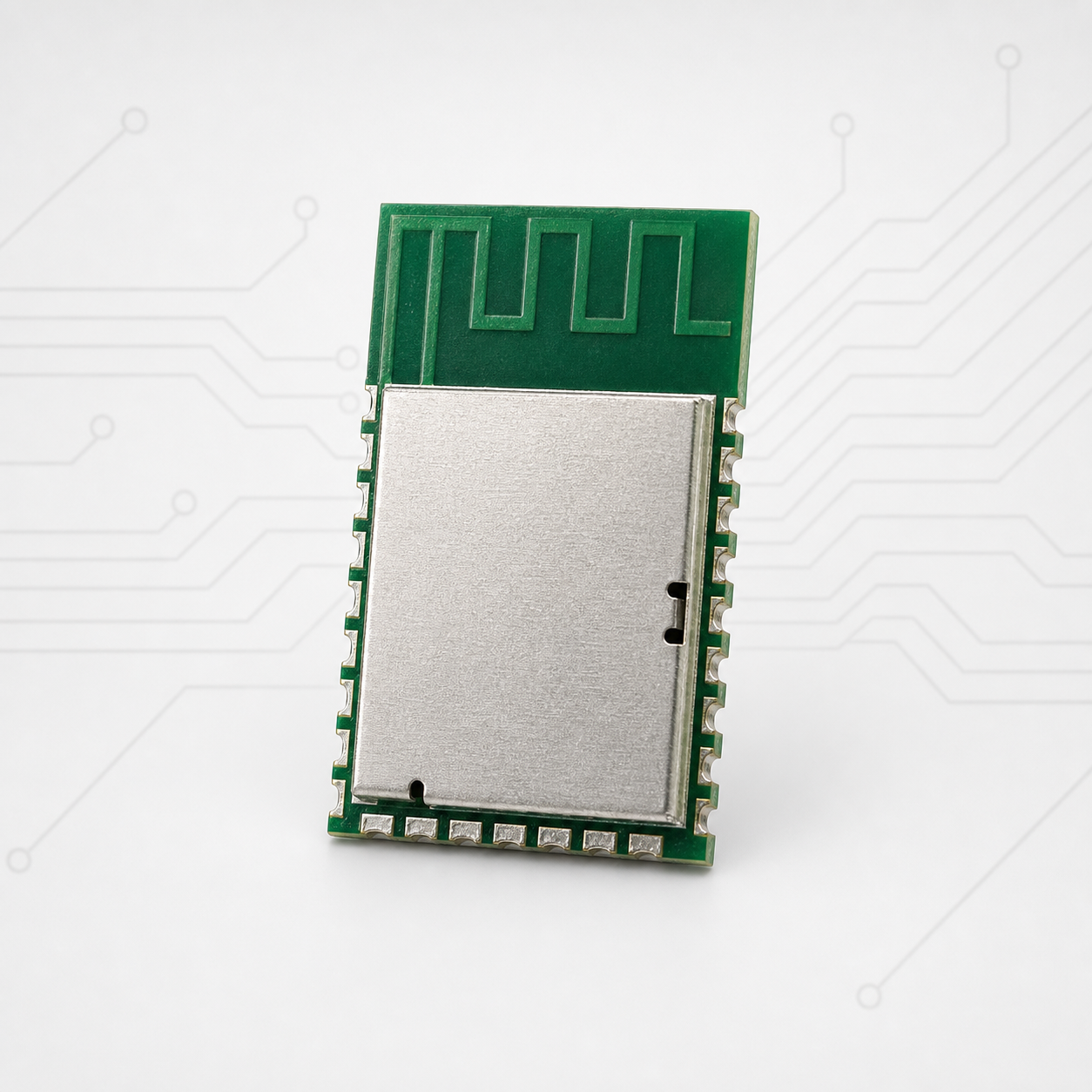

产品定位
HX-TM8208B 蓝牙串口透传模组适合需要快速增加蓝牙通信能力的嵌入式设备、仪器仪表、工控终端、调试工具和低功耗无线连接场景。用户侧通过 UART 与模组通信，主机侧可通过 BLE 连接进行数据收发。
核心特点
- 支持 MCU 串口数据与蓝牙主机之间双向透传。
- 默认串口参数为 115200, 8N1, 无流控，便于嵌入式系统快速接入。
- 默认广播名称为 hxwxBle，支持通过串口指令修改，最大 12 字节。
- 支持最大 MTU 247 字节，适合提升 BLE 数据传输效率。
- 提供串口帧协议，支持连接状态、固件版本、MAC 地址、广播间隔、连接间隔等查询。
- 支持设置广播名称、广播间隔、连接间隔、厂商代码和 MAC 地址等参数。
- 提供连接状态指示、通信指示、复位等常用硬件引脚。
典型应用
- 嵌入式设备蓝牙串口通信。

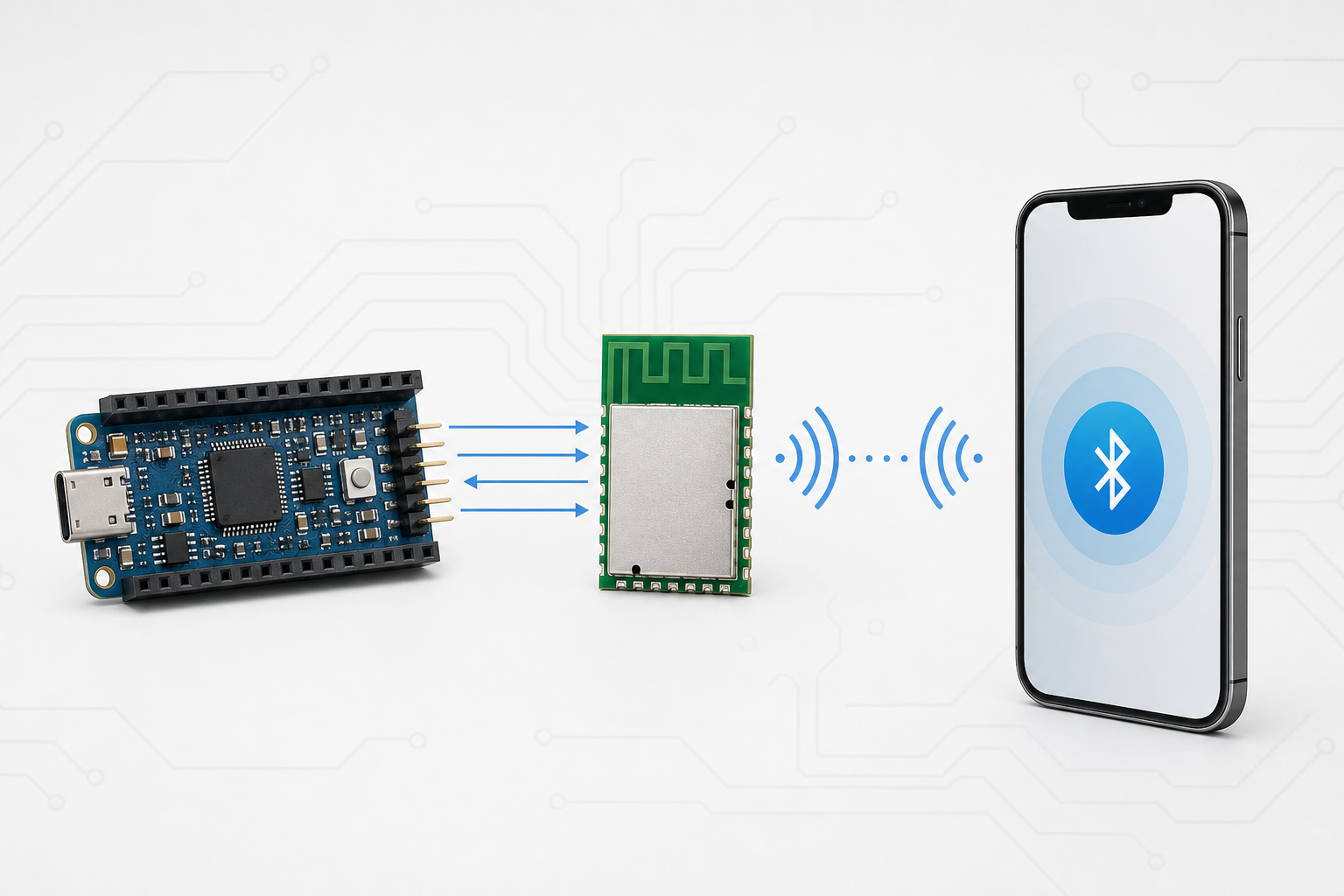

- MCU 与手机 App 之间的数据透传。
- 工业仪表、传感设备、便携式终端的无线参数配置。
- BLE 调试、测试和产线辅助工具。
- 原有串口设备的无线化改造。
规格参数
| 参数 | 说明 |
|---|---|
| 产品型号 | HX-TM8208B |
| 产品类型 | 蓝牙串口透传模组 |
| 蓝牙角色 | 从机 |
| 默认广播名称 | hxwxBle |
| 串口波特率 | 115200 |
| 串口格式 | 8 数据位、无校验、1 停止位 |
| 数据流控 | 无流控 |
| 最大 MTU | 247 字节 |
| 串口 TX | PD0 |
| 串口 RX | PD1 |
| 系统 LOG 输出 | PD6，1000000 N 8 1 |
| 连接指示 | PB6，连接输出高电平，未连接输出低电平 |
| 通信指示 | PD4，有数据通信时快速闪烁 |
| 复位引脚 | RESET，低电平复位 |
串口协议能力
模组固件提供基于帧格式的串口通信协议，帧数据采用大端模式，高字节在前。协议可用于串口导通测试、透传数据收发、连接状态查询、固件版本查询、MAC 地址查询与设置、广播间隔查询与设置、连接间隔查询与设置、广播名称查询与设置等功能。
使用提示
为获得更高透传效率，建议蓝牙主机连接后将 MTU 修改为 247。如果单次通信数据不超过 19 字节，MTU 不修改也可正常通信。
资料下载
- 蓝牙透传固件串口通信协议：待上传 PDF
- 硬件规格书：待补充
- 示例代码：待补充
